EZ-FLO® Style 206
Style 204 窄拱形
PTFE線軸型撓性連接器
GARFLEX® Style 8100
Style 7250 FLEXO-MATIC®
Style 7706 S-Type
-
一般用膨脹接頭

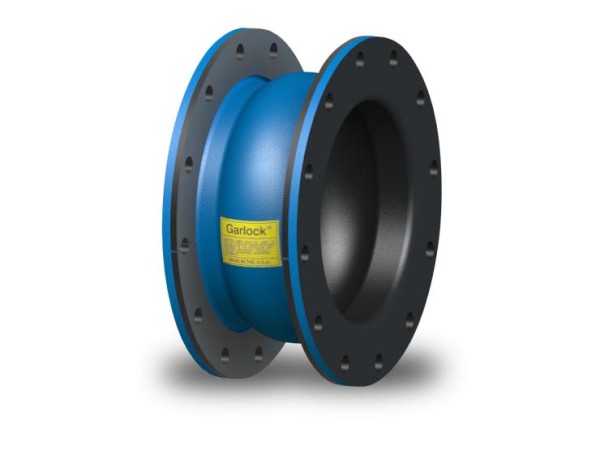

206型EZ-FLO®包含單個寬流動拱形,從而無需使用填充拱形。 它們適合於高壓應用,其自沖洗設計消除了介質堆積並減少了流體湍流。
可以設計206型EZ-FLO®以滿足ASTM F1123和海軍/海岸警衛隊規範46CFR56.60-25(E)的要求。
區域可用性限制:在歐洲不可用 -
線軸型橡膠膨脹節

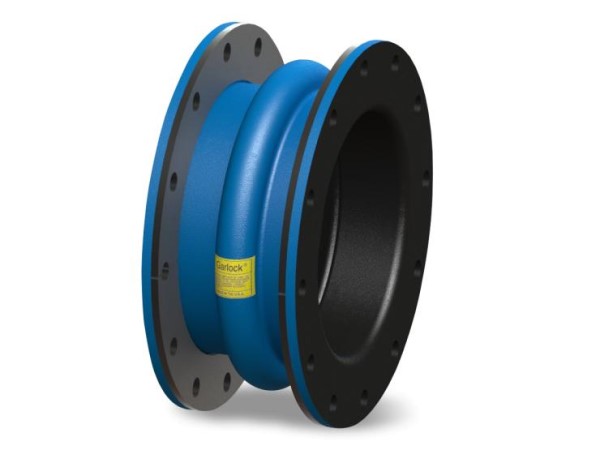

204型線軸式膨脹節採用行業標準的窄拱形設計製造。 此樣式用於同時存在壓力和真空問題的動態條件。
區域可用性限制:在歐洲不可用
-

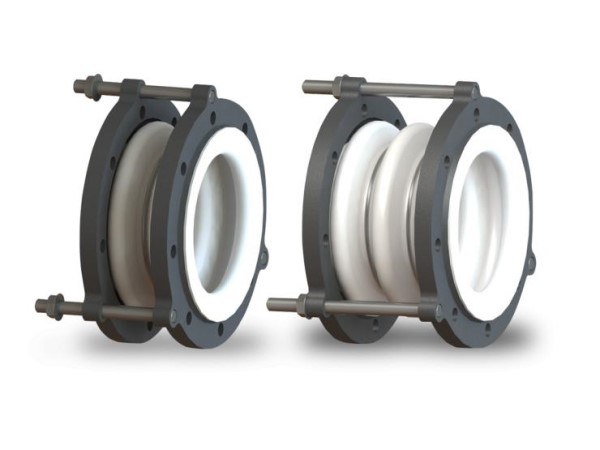

SURE-LINK™PTFE膨脹接頭有多種配置,通常為:
聯軸器:兩個用於最小移動的捲積連接器。
壓力:至178 psig(12 bar)
全真空:至+ 350°F(+ 180°C)
膨脹接頭:三個卷積連接器,設計用於輕鬆移動和簡化系統安裝。
壓力至132 psig(9 bar)
全真空至+ 180°F
波紋管:四個或五個卷積連接器,旨在最大程度地移動和消除振動。
壓力至87 psig(6 bar)
真空至17.7英寸 Hg(0.6 bar)在32°F(0°C)到無真空在212°F(100°C)
壓力和真空等級
Garlock PTFE膨脹接頭和聯軸器的壓力額定值足以應付大多數應用。 當管道尺寸變大時,Garlock會增加波紋管的厚度和增強環的強度,以補償內力的變化。 允許相同的高壓。 -
通用應用膨脹接頭,用於高壓應用
GARFLEX®8100型膨脹接頭採用經模壓的球形波紋管設計,具有堅固而又靈活的尼龍繩增強件,可確保出色的壓力等級。 流線型的拱形設計減少了湍流,使氣流平穩,安靜,無需填充拱形並限制其運動。
GARFLEX®Style 8100符合ASTM F1123和海軍/海岸警衛隊規範46CFR56.60-25(E)的要求。
區域可用性限制:在歐洲不可用 -
符合美國海軍規範的膨脹接頭

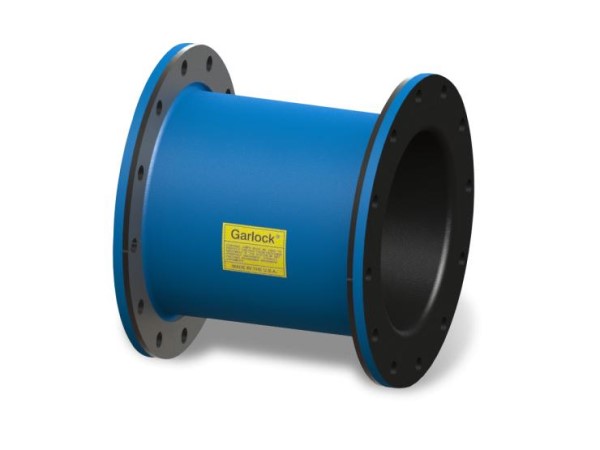

Garlock 7250FLEXO-MATIC®橡膠連接器由三個基本元素組成:管,閥體(胎體)和蓋。 7250型FLEXO-MATIC®膨脹接頭旨在吸收空調,暖氣和工業管道系統中的噪聲和振動,可適應各種溫度,壓力和管道尺寸。
區域可用性限制:在歐洲不可用 -
專為潛艇使用而設計的膨脹接頭

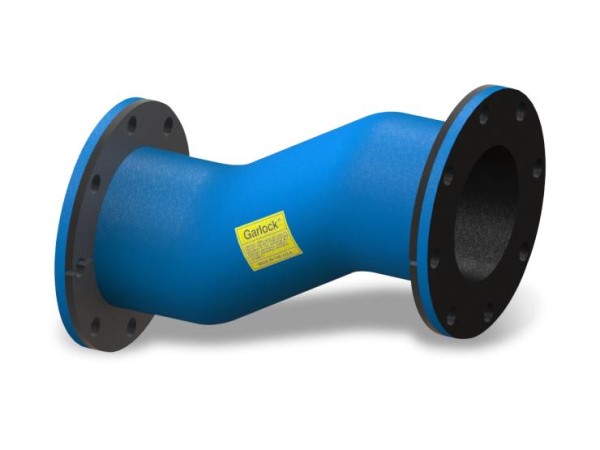

7706型S型是專門為潛艇使用而開發的。 還可以使用各種樣式。 有關具體設計,請諮詢工廠。
區域可用性限制:在歐洲不可用
